Tendifilo per avvolgimento magnetico con rilascio di tensione

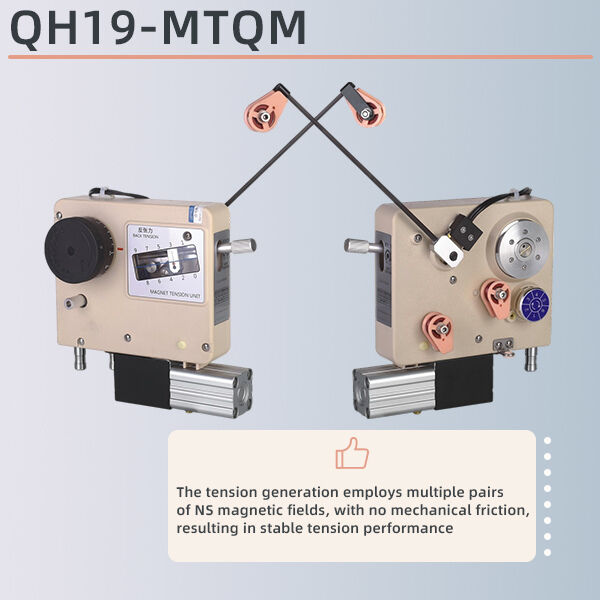

Tendifilo per avvolgimento QH19-MTQM (0,25-0,8 mm, 300-1500 g) TENDITORI PER FILO MAGNETICI - CON RILASCIO DELLA TENSIONE


TENDITORI A FILO MAGNETICI - CON RILASCIO DELLA TENSIONE

La tensione del filo è uno dei parametri più critici di qualsiasi processo di avvolgimento di bobine, poiché influenza le caratteristiche del prodotto, in particolare la resistenza CC del filo. Sono quindi necessari dispositivi di controllo della tensione del filo per garantire una tensione del filo costante al variare della velocità del filo durante il processo di avvolgimento della bobina.
Uno dei principali svantaggi dei tradizionali dispositivi meccanici di tensionamento del filo è che i materiali di attrito sono in contatto tra loro, con conseguente usura meccanica delle superfici di attrito. Pertanto la tensione del filo potrebbe variare rispetto al valore impostato durante una serie di cicli di produzione, richiedendo una regolazione e la conseguente interruzione potrebbe causare una perdita di efficienza del processo di avvolgimento della bobina.

Principali vantaggi dei tenditori a filo magnetico:
Questi tenditori magnetici utilizzano un dispositivo contenente un magnete permanente come metodo senza contatto per generare una resistenza variabile alla rotazione della ruota principale del tenditore, mantenendo così la tensione del filo al valore impostato per periodi più lunghi rispetto alle loro controparti meccaniche con requisiti di regolazione notevolmente ridotti.

 I modelli qui mostrati sono ideali per l'uso su avvolgitrici automatiche multimandrino in cui la tensione del filo deve essere rilasciata durante il processo di avvolgimento dei perni. (L'I/O è necessario sulla macchina avvolgitrice per controllare il cilindro di azionamento pneumatico)

Caratteristiche
1. La qualità del tenditore magnetico è determinata da due parti fondamentali: una è il magnete e l'altra è il cuscinetto.
Magnete: in generale, più coppie di magneti utilizzi, migliore sarà la precisione. E Qianhe adotta fino a 16 paia di magneti permanenti ad alta resistenza. Quindi può creare smorzamento attraverso la trasformazione del campo magnetico e il cambiamento della coppia. Inoltre non ha attrito meccanico in modo che possa generare una tensione stabile e a lungo termine. D'altro canto, adottiamo un magnete ad alta resistenza in modo che il campo di tensione del tenditore possa essere maggiore e il campo di applicazione più ampio.
* Cuscinetto: Qianhe adotta cuscinetti NMB di alta qualità con minore resistenza e maggiore durata.
2. Design della scanalatura: può prevenire efficacemente il salto del filo durante la produzione per garantire la qualità del prodotto finito.
3. Ogni set di prodotti deve essere rigorosamente testato prima della consegna per garantire l'assoluta uniformità di precisione della scala di tensione e del valore del grado di tensione. Quando una macchina avvolgitrice richiede più tenditori contemporaneamente, ciò sarà utile per il debug e l'installazione degli operatori.
4. Quando l'avvolgitrice funziona normalmente, la tensione dovrebbe tenere il passo con la tensione posteriore. Il nostro tenditore è dotato di una manopola manuale che può essere utilizzata per regolare il valore della tensione posteriore, in modo che la regolazione da parte degli operatori possa essere libera. Pertanto la macchina avvolgitrice può essere utilizzata per l'avvolgimento che dovrebbe adattarsi al telaio quadrato o la cui velocità di avvolgimento cambia rapidamente senza causare la rottura del filo.
5. Le specifiche del braccio tenditore possono essere selezionate in base alle esigenze del cliente.

Condizioni di prova del tenditore:
La velocità della linea è 15 M/S, avvio istantaneo, arresto della linea continua, tensione stabile in positivo
e negativo 1%g.

Caratteristiche principali del tipo QH19-MTQM:

• Ambito di tensione: 300-1500 g
• Diametro del filo applicato: 0,25-0,8 mm
• Asta di tensione: CX-8#


Elenco dei modelli





Trafilatura passafilo



Mostra immagine:
